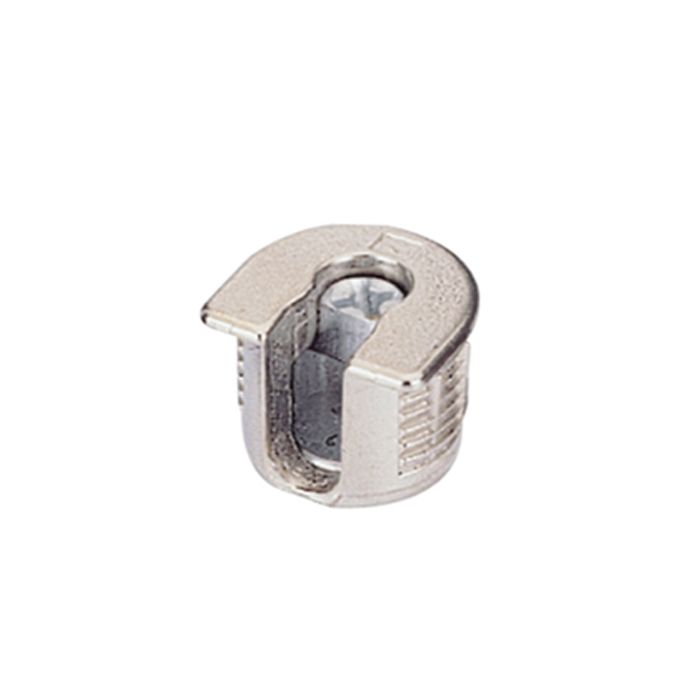

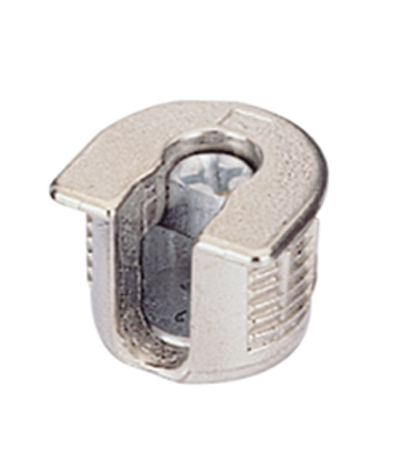

Hettich Verbindungsbeschlag VB35D/16

Ab Lager lieferbar (863)

0,39 €

Inkl. 19% Steuern , exkl. Versandkosten

Mehr Informationen
Artikelnummer	217275
Für Plattendicke mm	16
Lieferzeit	3-6 Tage
Ausführung	Ohne Steg
Bohrdurchmesser mm	20
Bohrtiefe mm	12,5
Oberfläche	Vernickelt
Material	Zinkdruckguss
EAN	4023149655098
Hersteller	Hettich
Lieferantennummer	65509

Beschreibung

• Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip

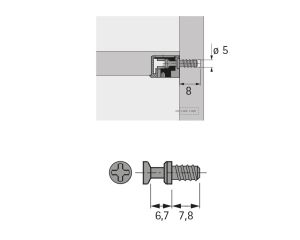

• In die angeschnittene Bohrung mit ø 20 mm wird der Beschlag eingedrückt
• Der Beschlag hat einen Kugelexzenter
• Beim Unterboden kann der Exzenter auch von oben verspannt werden. Dazu ist im Boden eine Durchgangsbohrung erforderlich

CAD/CAM

Name	Aktion
217275 CAD	Download
